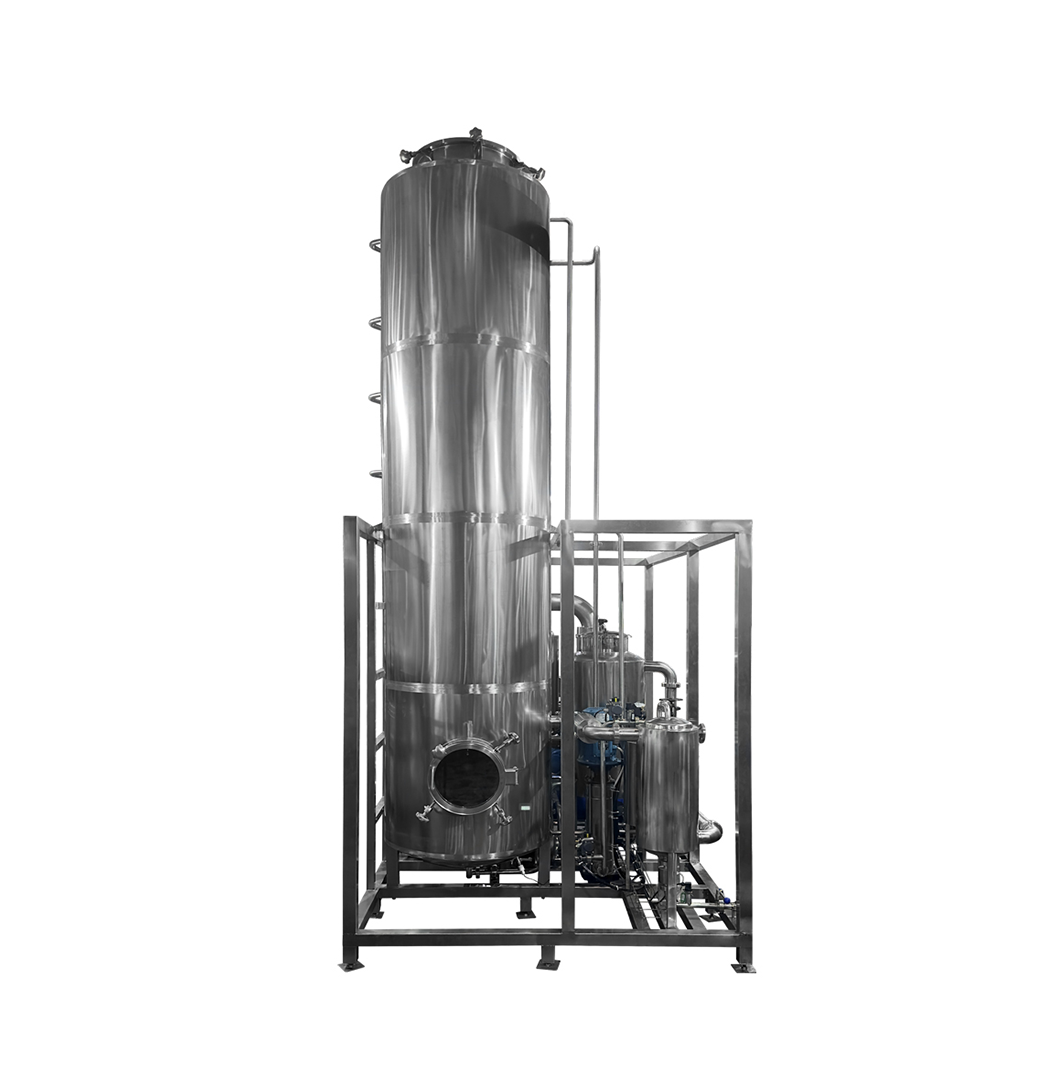

1. Проточно-выпарная вакуумная установка предназначена для концентрирования            исходного стока до состояния 5% от состояния исходного стока, при содержании в 5% концентрата следующих веществ в сумме не превышающей 2%: сульфат-иона, хлорид-иона, сухого остатка и железа, для получения концентрата, в жидком виде без образования твердой кристаллической фазы и очищенной воды (дистиллята), для дальнейшего использования.

1. Проточно-выпарная вакуумная установка предназначена для концентрирования исходного стока до состояния 7% от состояния исходного стока. Для получения концентрата, в жидком виде без образования твердой кристаллической фазы и очищенной воды (дистиллята), для дальнейшего использования.

2. Производительность установки: по испаренной влаге (дистилляту) – от 50 до 1000 л/ч.

3. Способность упаривания исходного стока до остаточного состояния 5% - 10%

4. Время работы установки: непрерывно, за исключением остановок для проведения регламентных работ (промывки оборудования).

5. Принцип работы:

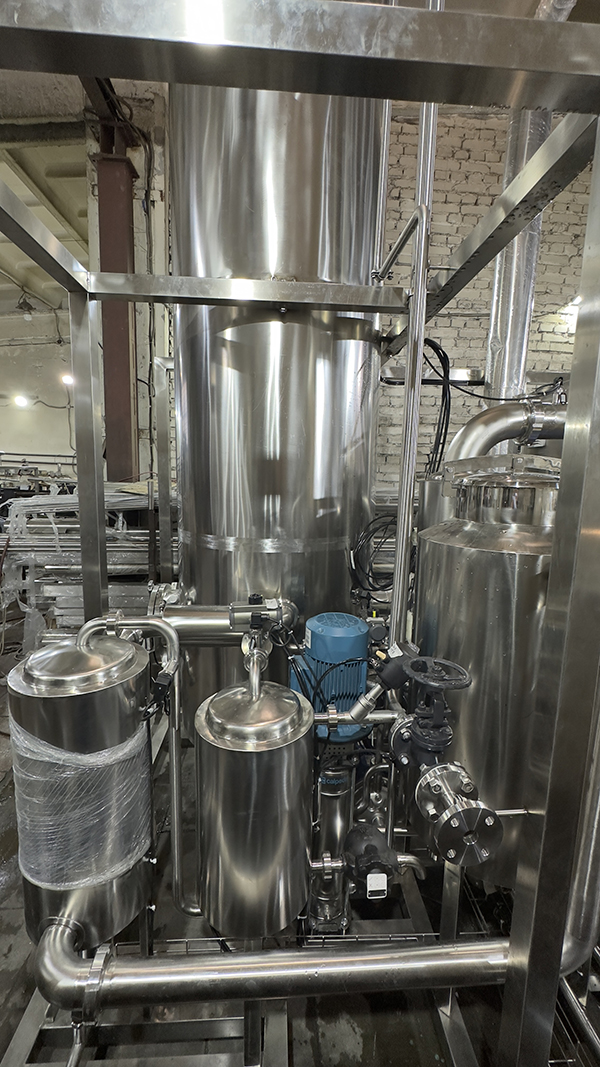

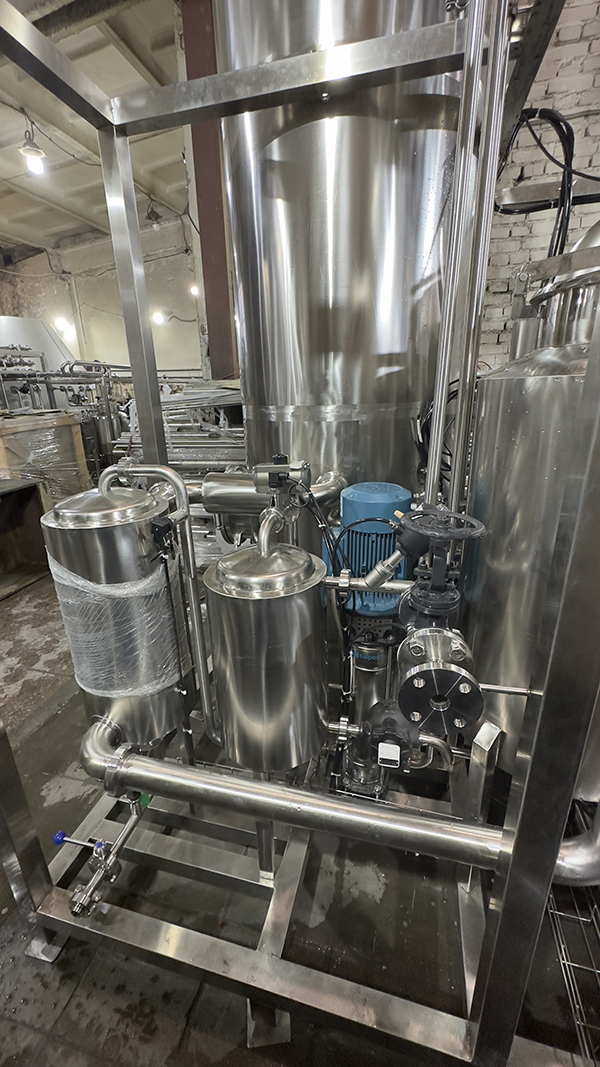

Энергосберегающая ПВВУ - аппарат с механической рекомпрессией водяного пара, предназначенный для снижения энергозатрат на осуществление технологического процесса и значительного упрощения эксплуатации установки при минимизации объема сточных вод для снижения расходов на их утилизацию.

Исходный сток проходит узел учета концентрации и подается в кожухотрубный теплообменник №1, входящий в состав установки, где сток нагревают до температуры 65°С теплом водяного конденсата, полученного в испарителе, при одновременном охлаждении конденсата до температуры 65°С.

Нагретый до температуры 65°С исходный сток подается в противоточный кожухотрубный теплообменник №2, входящий в состав установки, где нагревают до рабочей температуры 65-90°С конденсацией острого пара температурой 115-125°С. Далее насосом высокого давления исходный сток подают по трубопроводу на форсунки распыления в контур Испарителя.

Распределенный исходный сток стекает в пленочном режиме по внутренней поверхности каналов испарителя. В процессе кипения увеличивается концентрация исходного стока и образуется вторичный водяной пар давлением 45-60кПа и температурой 65...90°С. Пар, выходящий через нижнюю часть испарителя, поступает в парожидкостной сепаратор и далее термокомпрессором сжимается до давления 100-110 кПа, при этом температура водяного пара повышается до 105°С. Далее сжатый водяной пар направляется в межтрубное пространство рабочей колонны, где сжатый пар конденсируется, а подогретый исходный сток испаряют в межтрубном пространстве. Подобный принцип рекуперации тепла позволяет обеспечивать экономию энергозатрат до 80% по сравнению с традиционным процессом выпаривания.

Для достижения наибольшей рекуперации тепла конденсат пара подают в теплообменник №1, проходя который, конденсат отдает тепло исходному стоку и температурой до 65°С поступает в буферную емкость (входит в комплектацию выпарной установки) для сбора конденсата, который используется для промежуточной промывки рабочей колонны. Излишки конденсата циркуляционным насосом подаются в буферные емкости Заказчика.

Контроль концентрации стока осуществляется установленным плотномером. Концентрированный сток непрерывно отбирают мембранным насосом из нижней части испарителя и подают на узел учета концентрации, далее возвращают обратно в буферный отсек. В случае не достижения необходимой концентрации в процессе выпаривания, насосом высокого давления концентрат возвращается на повторное выпаривание. При достижения необходимой концентрации стока, концентрат мембранным насосом подается в емкость для хранения концентрата (не входит в комплектацию выпарной установки).

Для поддержания температуры кипения в требуемом режиме и с целью компенсации тепловых потерь в паровой поток подается греющий пар температурой до 115-125°С от парогенератора Заказчика (не входит в комплектацию выпарной установки).

6. Технические характеристики ПВВУ:

Монтаж и ввод оборудования в эксплуатацию в стоимость оборудования не входят, но должен производиться специализированными предприятиями или службами предприятия-изготовителя. Гарантийные обязательства не распространяются на оборудование со следами механических повреждений и на оборудование, подвергшиеся несогласованному с предприятием-изготовителем ремонту или реконструктивному изменению.

Условия поставки -  самовывоз по адресу г. Новосибирск, ул. Тайгинская, д. 2. Выбор перевозчика и его оплату берет на себя Заказчик

Гарантийный срок - 12 месяцев со дня приемки Заказчиком.

Послегарантийное обслуживание, поставка запасных частей, расходных материалов.

Тестовая сушка продукта Заказчика на распылительной сушилке/ либо методом выпаривания

Данный эксперимент по сушке проводится опытными техническими специалистами компании, которые помогут подобрать необходимый технологический режим. От Заказчика требуется лишь продукт для сушки и информация по нему, на основании которой с учетом многолетнего опыта и собственных знаний технологи протестируют продукт. Также наша компания предоставляет возможность Заказчику присутствовать во время эксперимента, что позволяет не только в теории, но и на практике понять технологический процесс сушки распылением либо выпаривания.

Тестовая сушка является необходимым этапом перед приобретением сушилки, особенно в отношении работы с редкими продуктами. Она позволяет Заказчику увидеть собственными глазами весь технологический процесс, получить «на руки» продукт нужного качества и, главное, гарантию того, что не будут потрачены впустую весьма значительные инвестиции на закупку неподходящего оборудования.
