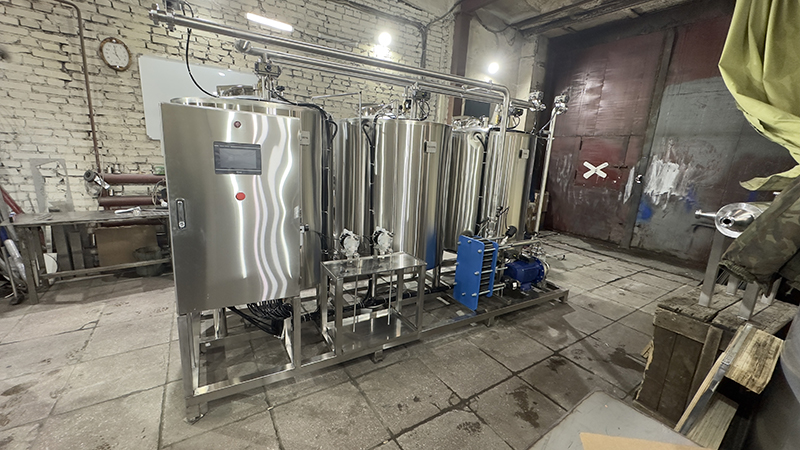

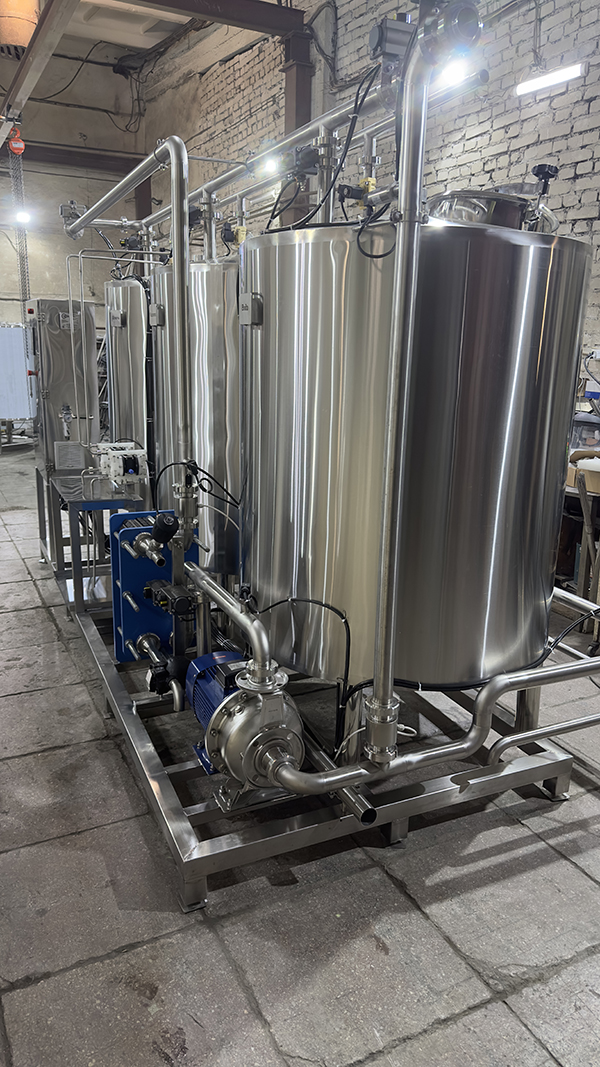

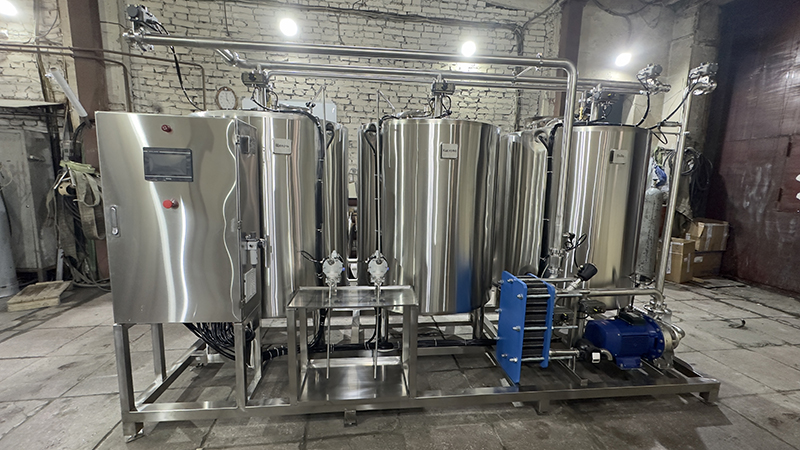

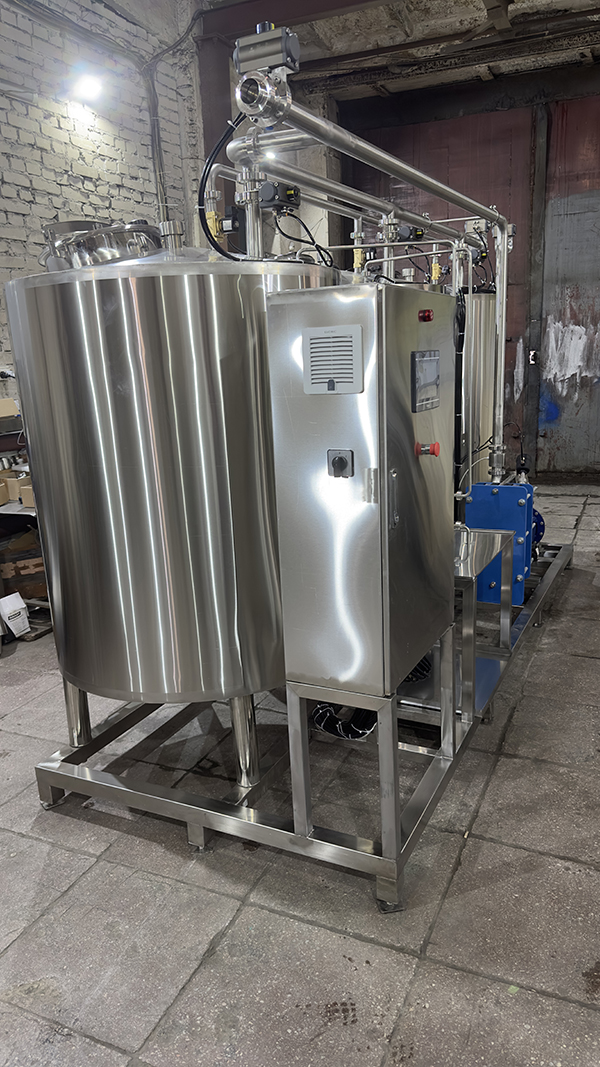

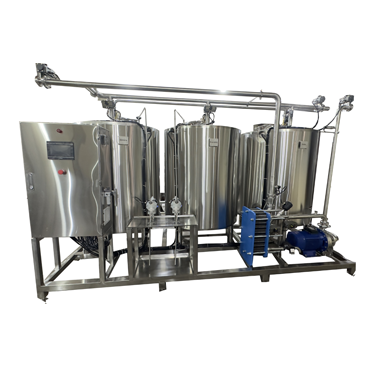

Автоматическая 1-контурная CIP – МОЙКА (3 емкости по 1000 л., пар)

CIP (Clean-in-Place) - способ мойки внутренних поверхностей нержавеющих труб, молочных танков, пастеризаторов, линий упаковки и дозирования продукции, без полной разборки. Промывка происходит с помощью прокачки через все оборудование специальных моющих растворов, в завершении промывка дезинфекционным раствором, чистой водой, после чего санитарные жидкости возвращаются обратно в баки. Для каждого раствора имеется своя емкость и система подготовки. В процессе мойки контролируется температура растворов. В зависимости от уровня комплектации СИП-мойки, промывка технологических линий возможна в ручном, полуавтоматическом и автоматическом режимах.

Перечень основных элементов СИП-мойки:

(зависит от комплектации, режима работы и требований Заказчика)

  • Полностью автоматическая CIP мойка, управление происходит с помощью PLC контроллера через сенсорную панель   управления;

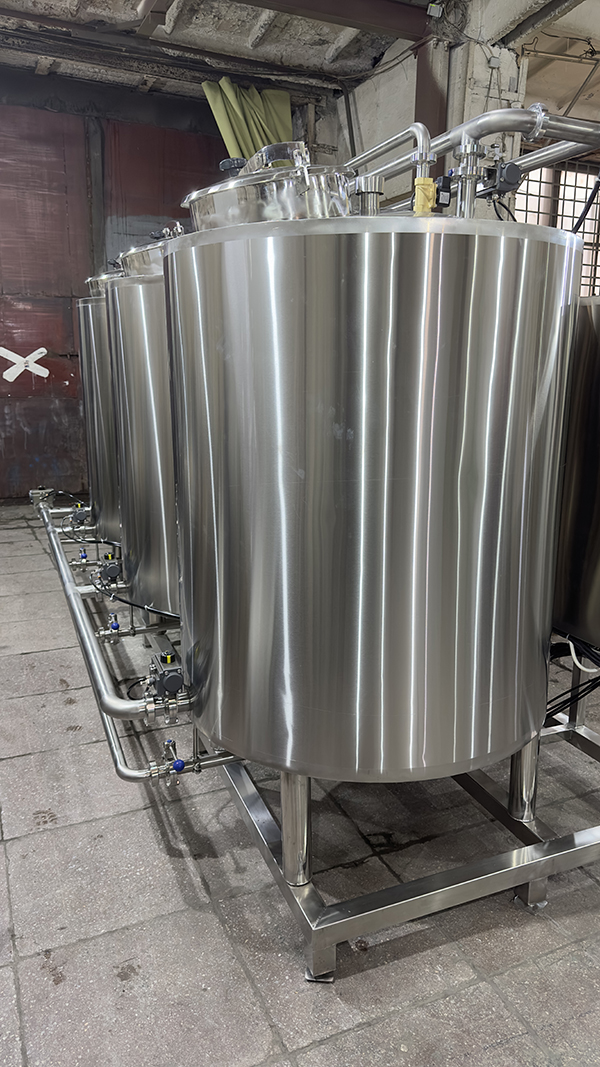

  • 3 теплоизолированные емкости 1000 литров (щелочь, кислота, вода);
  • Управление потоком моющих средств производится с помощью дисковых затворов (поворотных) с пневмоприводом;
  • Насос на подачу 30 м3/ч;
  • Автоматическое поддержание уровня жидкости в буферной емкости с водой и растворов;
  • Установлены два мембранных насоса Nomad (JDA Global, США) или аналог на подаче кислоты и щелочи (поддержание кислотности в автоматическом режиме);
  • Установлены два плотномера для поддержания концентрации растворов в емкостях с кислотой и щелочью и для анализа раствора, возвращающегося в сип-станцию для проверки качества мойки.
  • Рама изготовлена из квадратного профиля (AISI 304);
  • Нагрев: в противоточном пластинчатом теплообменнике производится с помощью пара.
Комплектующие
Характеристика
Наименование
Производитель
Емкость 1000л – 3 шт.
нерж. ст. AISI 304

Цертус, Россия
Электронасос на подачу
30 м3/ч

Торговый Дом АДЛ, Россия или аналог
Мембранный насос на подачу кислоты


BSK Fluid Technology LLC или аналог
Мембранный насос на подачу щелочи


BSK Fluid Technology LLC аналог
Пластины теплообменника
нерж. ст. AISI 316 0.5mm
S07A
Ридан, Россия
Уплотнения теплообменника
рабочая t до +150 °С кратковременно до +160 °С
S07А EPDM
Ридан, Россия
Модульная рама
труба нерж. ст. AISI 304

Цертус, Россия
Трубопровод
труба нерж. ст.,  50

Цертус, Россия
Плотномер
нерж. ст., DIN 50

Цертус, Россия
Затвор дисковый
нерж. ст. AISI 304 Ду50

SUMMIT SMARTCON LIMITED, LTD
Пневмопривод дискового затвора


CAMOZZI, Италия или аналог
Панель оператора
сенсорная 7''

Kinco
Программируемое реле

ПР200-24.5.1.0
Овен, Россия
Термопреобразователи сопротивления
- 50 …+180

Овен, Россия
Датчик уровня

ПДУ-1.1
Овен, Россия
Пускорегулирующая аппаратура


Chint





Количество шт.
