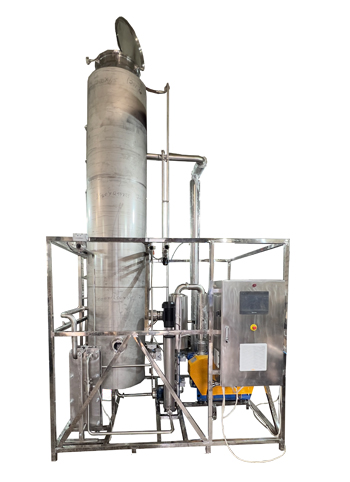

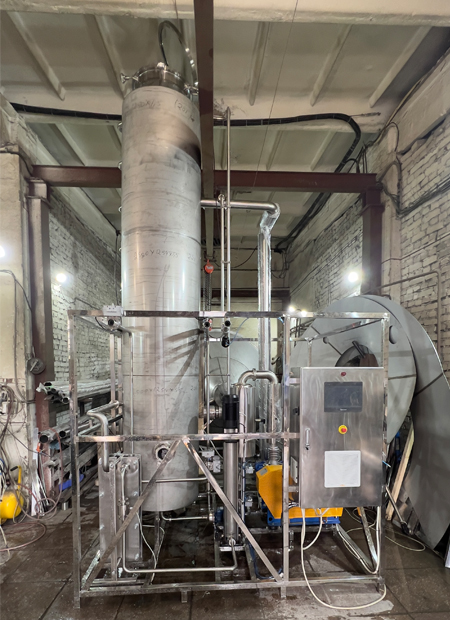

Проточно-выпарная установка ВВУ 400-500 л/ч

Основные параметры: — Продукт - молоко, сыворотка, белковый продукт, аминокислоты, протеины, дрожжи, полимеры и это не полный список продуктов способных активно выделять дистиллят и переходить в сухое сыпучее состояние под воздействием продуманных и рассчитанных технологий.

Спецификация оборудования:

1. Проточно-выпарная установка предназначена для выпаривания конденсата из исходного продукта с целью увеличения содержания сухих остатков.

2. Проточно-выпарная установка представляет собой сосуд, имеющий принцип работы кожухотрубного теплообменника. Внутри сосуда герметично вварены рабочие каналы из нержавеющей стали AISI 304. Продукт в рабочую камеру подается через 3 форсунки распыления для обеспечения равномерного распределения продукта по вертикальным каналам.

3. Принцип работы: Исходный продукт температурой 80-90С подается на форсунки распыления в верхней части колонны. Продукт поступает в рабочую камеру с давлением воздуха 45-55 кПа. Равномерно распределяясь по внутренним каналам рабочей камеры, начинает стекать в нижнюю часть колонны, откуда при достижении нужного уровня, который отслеживается вибрационным датчиком (вибровилкой), насосом подается в верхнюю часть колонны, либо в буферную емкость. Цикл повторяется непрерывно необходимое время для достижения нужной концентрации, но не более 55% сухого остатка. Степень концентрации отслеживается в потоке датчиком плотности. Минимальный рабочей объем продукта для выпаривания не менее 100 л. Разряжение давления в колонне поддерживается вакуумным насосом сухого действия. Поддержание температуры кипения в разряженной атмосфере на уровне 80-90С (при необходимости температура кипения может быть снижена до 65С) происходит за счет температуры собственного конденсата, выделяемого из продукта, который попадает в сепаратор, а оттуда в термокомпрессор, в котором давление конденсата увеличивается до 1,1–1,2 бара. При этом воздействии температура парового конденсата увеличивается до 105С. Паровой конденсат при данной температуре попадает в греющей контур рабочей колонны и поддерживает температуру кипения продукта на необходимом уровне. При необходимости повышения заданной температуры в греющем контуре, в установку подается влажный пар температурой 115–120С для поддержания температуры дистиллята, выступающего теплоносителем.

При достижении необходимой концентрации (показатели необходимой концентрации вводятся оператором, выведенных лабораторным или экспериментальным путем), продукт автоматически выгружается в емкость, предназначающую для готового продукта (емкость для готового продукта в стоимость не входит).





4. Технические характеристики ПВУ:

Производительность по испаренной влаге, л/ч

До 400

Способ нагрева

Пар + конденсатор продукта

Потребление пара, кг/ч

Максимально – 70, номинально - 55

Степень разряжения, Бар

До 0,45

Теплоизоляция, мм

50

Установленная мощность, кВт

84 кВт при комплектации установки электропарогенератором, либо 12 кВт при наличии у Заказчика пара в количестве 100 кг/ч (но не более)

Габаритные размеры (длина х ширина х высота), мм

2300 х 2100 х 4500 мм

Вес, кг

1500



5. Основные комплектующие ПВУ:

Комплектующие

Кол-во, шт.

Характеристика

Наименование

Производитель

Теплообменник кожухотрубный (рабочая емкость)

1





Цертус, Россия

Теплообменник для предварительного нагрева продукта до рабочей температуры

1





Цертус, Россия

Электронасос центробежный (продукт)

2





LOWARA, Италия или аналог

Воздуходуйка (вакуумное исполн.)

1





Цертус, Россия

Затвор дисковый



нерж. ст. AISI 304



SUMMIT SMARTCON LIMITED, LTD

Пневмопривод дискового затвора







CAMOZZI, Италия или аналог

Панель оператора

1

сенсорная 10''



Weintek

Программируемое реле

1



ПР200-24.5.1.0

Овен, Россия

Термопреобразователи сопротивления





ПТ- 1000



Вибрационный датчик (вибровилка) контроля уровня жидкости







ПРОМСИТЕХ, Россия











Плотномер







Цертус, Россия

Сепаратор для вторичного пара







Цертус, Россия



Монтаж и ввод оборудования в эксплуатацию в стоимость оборудования не входят, но должен производиться специализированными предприятиями или службами предприятия-изготовителя. Гарантийные обязательства не распространяются на оборудование со следами механических повреждений и на оборудование, подвергшиеся несогласованному с предприятием-изготовителем ремонту или реконструктивному изменению.

Условия поставки - самовывоз по адресу г. Новосибирск, ул. Тайгинская, д. 2. Выбор перевозчика и его оплату берет на себя Заказчик

Гарантийный срок - 12 месяцев со дня приемки Заказчиком.

Послегарантийное обслуживание, поставка запасных частей, расходных материалов.

Тестовая сушка продукта Заказчика на распылительной сушилке/ либо методом выпаривания

Данный эксперимент по сушке проводится опытными техническими специалистами компании, которые помогут подобрать необходимый технологический режим. От Заказчика требуется лишь продукт для сушки и информация по нему, на основании которой с учетом многолетнего опыта и собственных знаний технологи протестируют продукт. Также наша компания предоставляет возможность Заказчику присутствовать во время эксперимента, что позволяет не только в теории, но и на практике понять технологический процесс сушки распылением либо выпаривания.

Тестовая сушка является необходимым этапом перед приобретением сушилки, особенно в отношении работы с редкими продуктами. Она позволяет Заказчику увидеть собственными глазами весь технологический процесс, получить «на руки» продукт нужного качества и, главное, гарантию того, что не будут потрачены впустую весьма значительные инвестиции на закупку неподходящего оборудования.

Количество шт.

Цена: 9700000 р.
