Пластинчатые теплообменники
(для пищевой промышленности)

НАЗНАЧЕНИЕ:

Пластинчатый теплообменник предназначен для охлаждения или нагрева молока, сливок, кефира, пива, вина, соков, напитков, щелочи, воды, растительного масла, меланжа и других жидких продуктов в закрытом потоке.

Благодаря тепловой эффективности пластинчатые теплообменники отличаются высоким уровнем компактности. Нагревательные или охладительные установки, скомпонованные на их базе, имеют значительно меньшие габариты, чем установки аналогичного назначения других типов, КПД у всех более 90%. Детали пластинчатых теплообменников, соприкасающиеся с продуктами, изготавливаются из материалов, разрешенных к применению в пищевой промышленности. В зависимости от химических и физических свойств продуктов, а также тепловых режимов (температура, давление) пластинчатые теплообменники комплектуются уплотнителями из соответствующих материалов (пищевая резина, силикон, фторопласт и т.д.). Нагревательные и охладительные пластинчатые теплообменные аппараты позволяют осуществлять закрытую циркуляционную мойку под давлением, просты в эксплуатации и ремонте.

?  Хладоносителем является вода или рассол.

?  Теплоносителем является вода, пар.

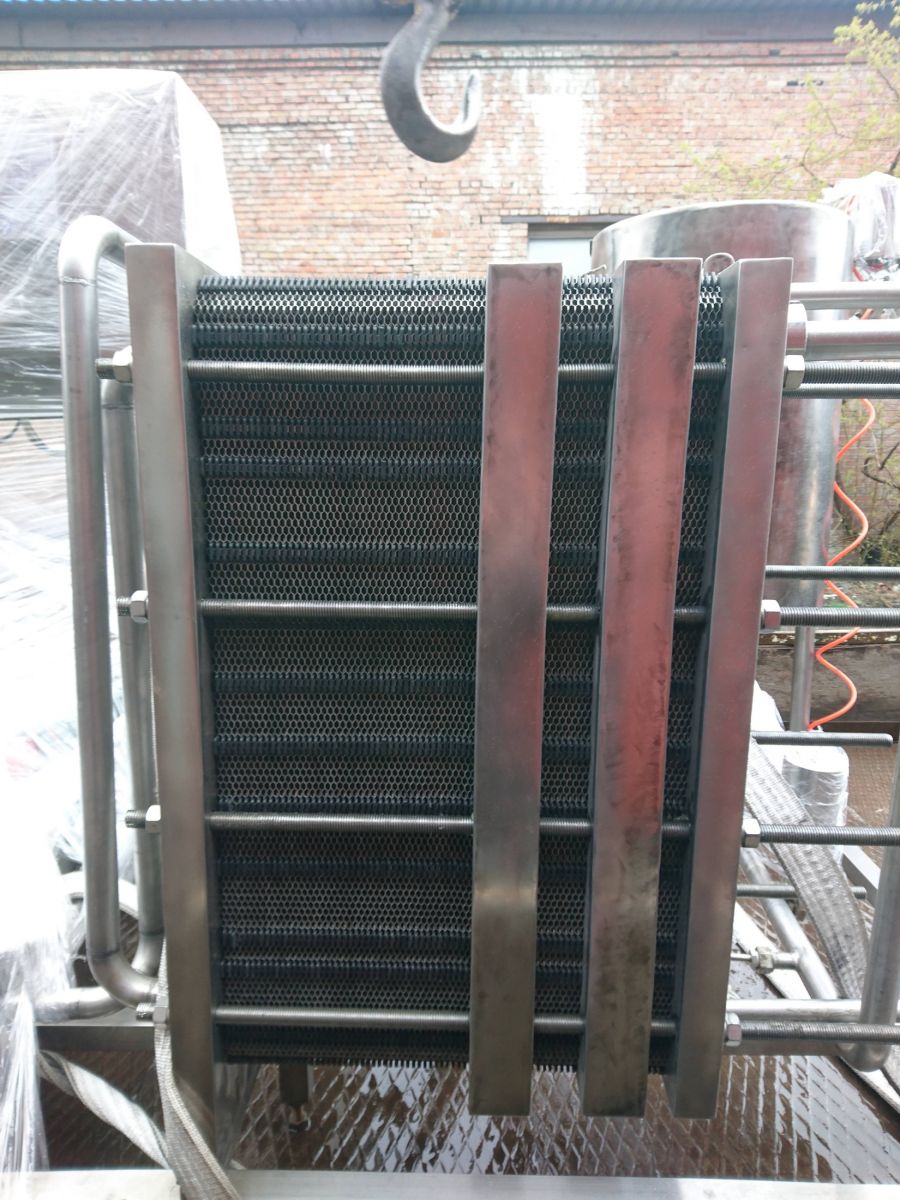

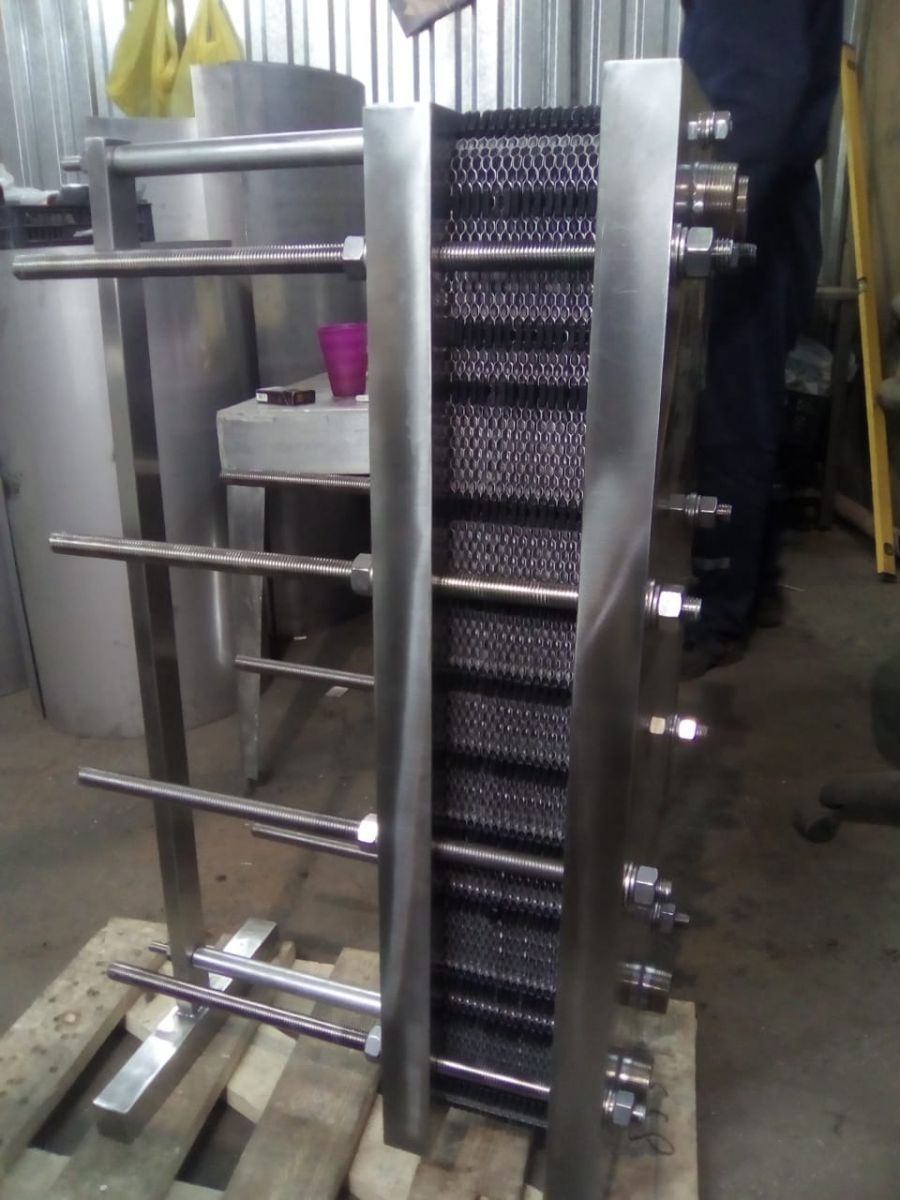

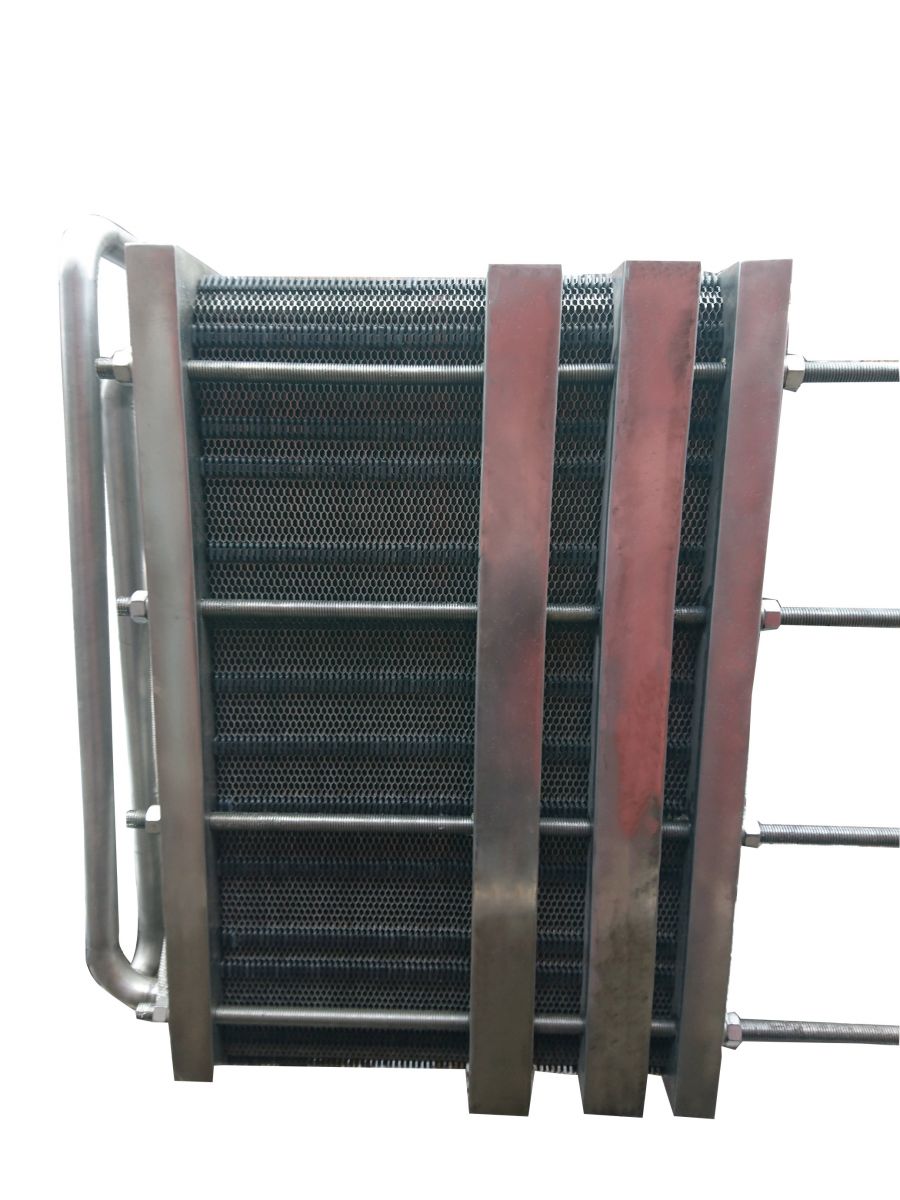

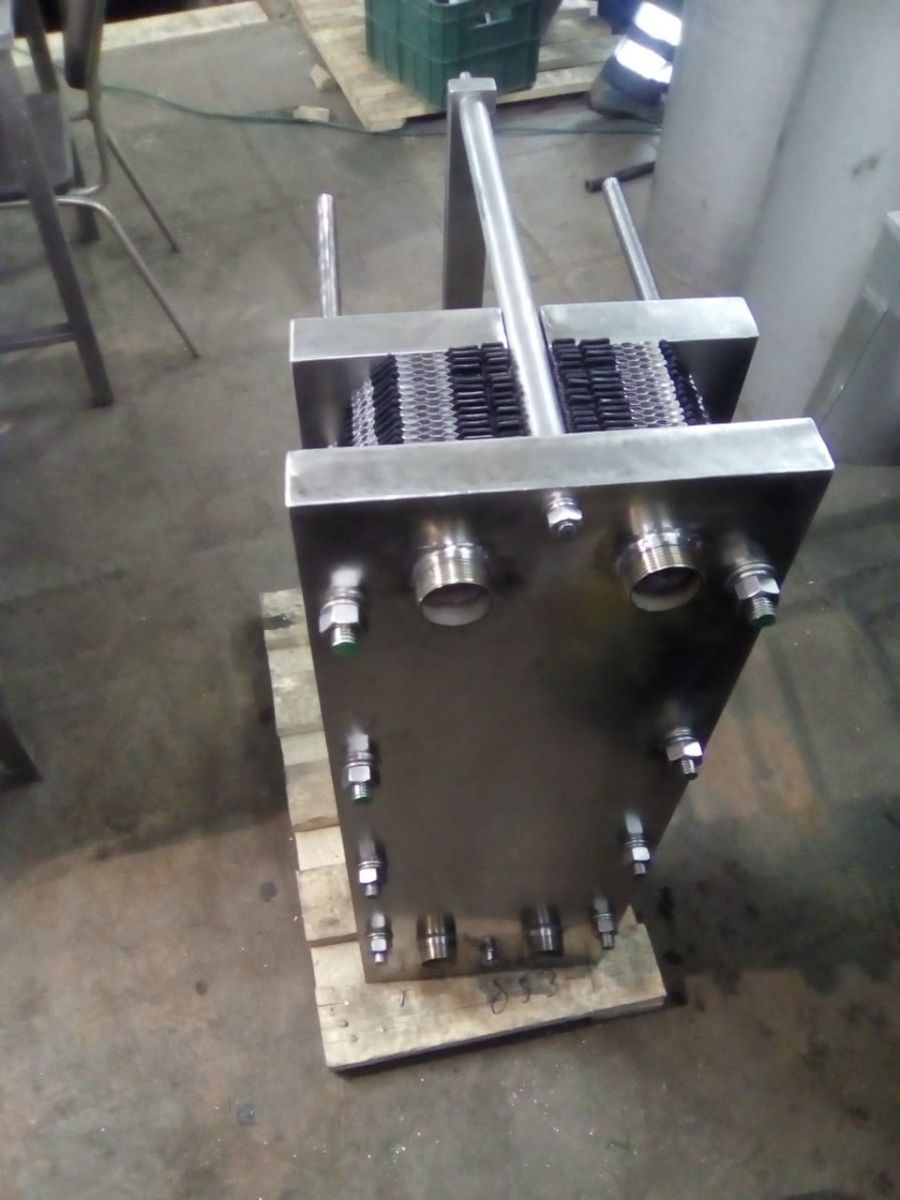

?  Пластинчатый теплообменный аппарат (теплообменник) состоит из теплообменных пластин, станины и нажимной плиты, стянутых между собой шпильками.

?  Теплообменные пластины выпускаются разных типов, различающихся:
по виду уплотнений, обеспечивающих герметичность аппарата,
по геометрическим размерам.
Тип А Уплотнение закладное - обеспечивающее крепление уплотнения к пластине при помощи клипсовых зажимов (ПБК-1,ПМК-1).
Тип Б Крепление уплотнений к пластине при помощи клеевого соединения (ПМ-1).

Технические характеристики пластинчатых теплообменников:



ПБК-1

ПМК-1

ПМ-1

Производительность , л/час:

1000 - 10000

1000 - 5000

1000 - 5000

Перепад температур между выходящим продуктом и хладоносителем (теплоносителем): 2-4°C (при кратности 1/3)

Габаритные размеры аппарата , мм:







?  Длина:

160 - 450

210 - 500

210 - 500

?  Высота:

800

785

770

?  Ширина:

400

290

290

Материал пластины

сталь нержавеющая 12Х18Н10Т

Толщина пластины , мм

0,6

0,5

0,5

Максимальная рабочая температура , °С

150

150

96

Максимальное рабочее давление , МПа

0,8

0,6

0,6

Габаритные размеры пластины (длина х ширина х толщина)

730х225х4.1

750х167х4.1

730х145х3.6

Поверхность теплообмена, дм2

11,5

7,5

7,5

Проходное сечение, Ду

Ду 32

Ду 25

Ду 30

Диаметр подсоединительных резьб

Rd58

Rd52

Rd52

Количество шт.

Цена: 37000 р.
